Video de Redes

Aqui les traemos un excelente video que da una explicación clara de las Redes de Computadoras.

Chequenlo esperamos sea de utilidad.

Fuente: http://www.youtube.com/watch?v=Jval2i2WI8w

video

Funcionamiento de una Red

Cómo Funciona una Red

Se puede pensar por un momento en el servicio de correos. Cuando alguien desea mandar una carta a otra persona, la escribe, la mete en un sobre con el formato impuesto por correos, le pone un sello y la introduce en un buzón; la carta es recogida por el cartero, clasificada por el personal de correos, según su destino y enviada a través de medios de transporte hacia la ciudad de destino; una vez allí otro cartero se encargará de llevarla a la dirección indicada en el sobre; si la dirección no existe, después de un tiempo determinado la carta será devuelta al origen por los mismos cauces que llegó al supuesto destino.

Más o menos, esta es la forma en que funciona una red: la carta escrita es la información que se requiere transmitir; el sobre y el sello es el paquete con el formato impuesto por el protocolo que se utiliza en la transmisión; la dirección del destinatario es la dirección del nodo destino y la dirección del remitente, será la dirección del nodo de origen, los medios de transporte que llevan la carta cerca del destino es el medio de transmisión (cable coaxial, fibra óptica, etc.); las normas del servicio de correos, carteros y demás personal son los protocolos de comunicaciones establecidos.

Si se supone que se está utilizando el modelo OSI de la ISO. Este modelo tienes 7 niveles, es como decir que la carta escrita pasa por 7 filtros diferentes (trabajadores con diferentes cargos) desde que se pone en el buzón hasta que llega al destino. Cada nivel de esta torre se encarga de realizar funciones diferentes en la información a transmitir. Cada nivel por el que pasa la información a transmitir que se ha insertado en un paquete, añade información de control, que el mismo nivel en el nodo destino irá eliminando. Además se encarga de cosas muy distintas: desde el control de errores, hasta la reorganización de la información transmitida cuando esta se ha fragmentado en tramas.

Si la información va dirigida a una red diferente (otra ciudad en el caso de la carta), la trama debe llegar a un dispositivo de interconexión de redes (router, gateway, bridges), que decidirá, dependiendo de su capacidad, el camino que debe seguir la trama. Por eso es imprescindible que el paquete lleve la dirección destino y que esta contenga, además de la dirección que identifica al nodo, la dirección que identifica a la red a la que pertenece el nodo.

Topologia de Redes LAN (Imágenes)













Topología de Redes LAN

BUS

Utiliza un cable, todos los nodos y dispositivos periféricos están conectados en serie a ese cable. Un dispositivo especial llamado terminador, se conecta en los extremos inicial y final del cable para detener las señales de manera que no reboten a lo largo del cable. La principal ventaja de esta topología es que utiliza una cantidad de cableado mínima, sin embargo se utilizan circuitos y software adicionales para lograr que los paquetes no choquen entre sí. Una falla en la conexión puede hacer que toda la red o parte de ella deje de funcionar.

ESTRELLA

Es la topología de red más común. En una red de estrella, todos los nodos están conectados a un dispositivo llamado concentrador y se comunican a través de el. Los paquetes de datos viajan por el concentrador y se envían a los nodos conectados y al final alcanzan su destino. Algunos concentradores inteligentes pueden supervisar el tráfico y ayudar a prevenir las colisiones. Si hay una conexión rota entre un nodo y el concentrador no afecta al resto de la red.

ANILLO

Se compone de un sólo anillo cerrado formado por nodos y enlaces en el que cada nodo está conectado solamente con los dos nodos adyacentes. Los dispositivos se conectan entre sí por medio de cables en lo que se denomina "Cadena Margarita". Para que la información pueda circular,cada estación debe transferir la información a la estación adyacente.

ANILLO DOBLE

Consta de dos anillos concéntricos, donde cada Host de la red está conectado en ambos anillos aunque los dos anillos no están conectados entre sí. Es análoga a la topología de anillo, solo que para incrementar la confiabilidad y flexibilidad de la red hay un segundo anillo. Esta topología actúa como si fueran dos anillos independientes, de los cuales sólo se usa uno a la vez.

ÁRBOL

Tiene un nodo de enlace troncal, ocupado por un hub o switch, donde parte la ramificación de los demás nodos. El enlace troncal es un cable con varias capas de ramificaciones, y el flujo de información es jerárquico.

MALLA

Es la topología de red menos utilizada y la más costosa en su implementación. En un entorno de malla, se despliega un cable desde cada computadora hasta todas las demás. Cada nodo está conectado a todos los demás , de este modo es posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red está totalmente conexa, no puede existir ninguna interrupción en las comunicaciones. No requiere de un servidor o nodo central. La red puede funcionar, incluso cuando un nodo desaparece o la conexión falla, ya que el resto de los nodos evitan el paso de la información por ese punto. Es una red muy confiable.

Redes WAN

Normalmente una red de área amplia (WAN), está formada por dos o más redes LAN que se conectan generalmente dentro de un área geográfica amplia. Por ejemplo una compañía puede tener sus oficinas generales corporativas y planta de manufactura en una ciudad y su oficina de mercadotecnia en otra. Cada sitio necesita recursos, datos y programas de forma local, pero también necesita compartir datos con los otros sitios. Para satisfacer esta necesidad de comunicaciones de datos, la compañía puede integrar dispositivos que se conecten a través de instalaciones públicas con el fin de crear una WAN. (Sin embargo, una WAN no tiene que incluir necesariamente un sistema LAN. Por ejemplo, dos computadoras mainframe distantes se pueden comunicar a través de una WAN, incluso aunque ninguna sea parte de una red de área local).
Estas LAN remotas están conectadas por medio de una red de telecomunicaciones (una compañía telefónica) o a través de Internet mediante un proveedor de servicios de Internet (ISP) que contrata con las redes de telecomunicaciones el acceso a la red troncal de Internet.
Créditos: PETER, Norton (2006)

Redes LAN

Una red de área local (LAN) es un sistema de comunicaciones que consiste en diferentes dispositivos como por ejemplo:computadoras e impresoras. Este tipo de red contiene computadoras que están relativamente cerca una de la otra y están conectadas fìsicamente utilizando cables, enlaces infrarrojos o medios inalámbricos. Una LAN puede consistir de sólo dos o tres PC conectadas para compartir recursos o puede incluir varias computadoras de distintos tipos.
Cualquier red que se encuentre dentro de un edificio , o incluso dentro de un grupo de edificios adyacentes, se considera una LAN. En ocasiones es útil conectar redes LAN individuales de forma que se puedan comunicar e intercambiar datos. Por ejemplo, en una compañía grande, dos departamentos localizados en el mismo piso de un edificio pueden tener sus propias LAN individuales, pero cuando los departamentos necesitan repartir datos entonces pueden crear un enlace entre las dos LAN.

Arquitectura de Redes

Existen diversas formas de desarrollar una red física, por lo que se presentan diferentes tipos.

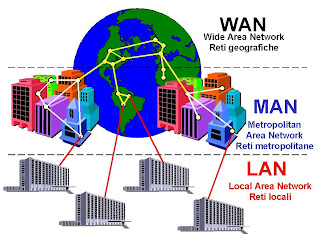

Dependiendo de la magnitud del área a cubrir y las necesidades que se presentan, las redes se pueden clasificar en: LAN, MAN y WAN.
Esta división no significa que haya diferentes tipos de redes , sino que se clasifican así porque tienen características especiales para esto.
